Part.1密閉型防水材料是以有機高分子材料為主體，它是致密的憎水性材料，水完全不能透過。

Part.2有毛細作用的防水材料，是采用各種類型的防水劑成型的砂漿及砼、聚合物水泥防水材料為主體。這類材料的特點是，自身有一定的吸水性，允許水通過銜接的界面有一定的滲入，并依材料自身密度的差異，在不同厚度下將水逐漸屏蔽住，達到抗?jié)B、防水的目的。具有毛細作用的防水材料抵制壓力水的能力即抗?jié)B水的能力和該能力的持續(xù)時間是有區(qū)別的，它明顯地依賴于材料自身的密度和厚度。

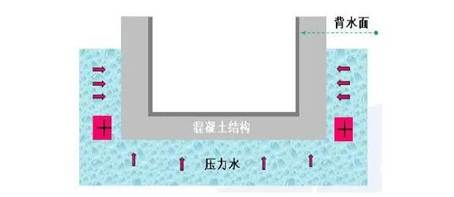

防水和抗?jié)B水在概念上有區(qū)別，抗?jié)B水能力是指防水材料抵制有壓力水的防水能力。柔性材料耐水性指標，一般都是在0.2~0.3MPa的水壓下，保持30分鐘觀察材料透水情況，這種實驗方法表征出的耐水性，適用于柔性材料做迎水面防水使用時的技術(shù)參數(shù)，但是用在長期受壓力水作用下的背水面時，由于柔性材料自身材質(zhì)特性所決定，抗?jié)B水能力大大低于迎水面。主要的原因是：一則在壓力水作用下防水層易與基層脫開，加上柔性材料完全不透水，從滲水面到完全不滲水面會聚集壓力水；二則其界面間不斷增多的壓力水會對柔性防水層形成很大的壓力，使防水層起鼓、伸長、減薄、擠破，失去防水功能。

摻有防水劑的剛性防水材料和剛?cè)嵯酀木酆衔锼囝惙浪牧?，其迎水面和背水面的抗?jié)B強度無區(qū)別。

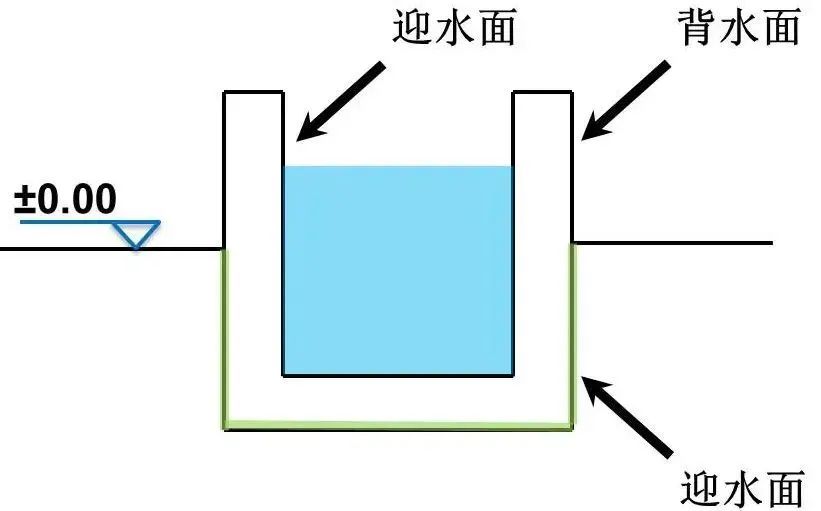

02背水面防水的特殊性

1、柔性材料溶劑型或反應(yīng)型涂膜、高分子卷材、改性瀝青卷材自身與砂漿、混凝土的材性相差甚遠，難以達到與基面牢固銜接形成一整體。

2、柔性材料在做迎水面防水時，能呈現(xiàn)出良好的防水能力，但用于有滲水壓的背水面其抗?jié)B水的能力遠不能達到迎水面效果。

03選材及用材

Part.2摻有防水劑的砂漿及混凝土。

Part.3聚合物水泥類防水材料。使用中應(yīng)注意各類材料的所長和其所短，以便正確合理用材，達到耐久、可靠的防水目的。

Part.1選用水性涂膜類材料時，應(yīng)充分考慮施工的環(huán)境、濕度及通風(fēng)情況。

Part.2選用水泥聚合物基復(fù)合涂料時，應(yīng)注意材料168小時浸水后的力學(xué)性能指標。

Part.3選用防水劑類產(chǎn)品時，應(yīng)充分考慮砂漿在硬化過程中及硬化后的體積收縮問題。

Part.4選用聚合物水泥類防水砂漿及砼時，應(yīng)考慮不同類別聚合物水泥的體積收縮值、粘結(jié)強度，以及拌合過程中聚合物膠乳與水硬性材料的相適性。
